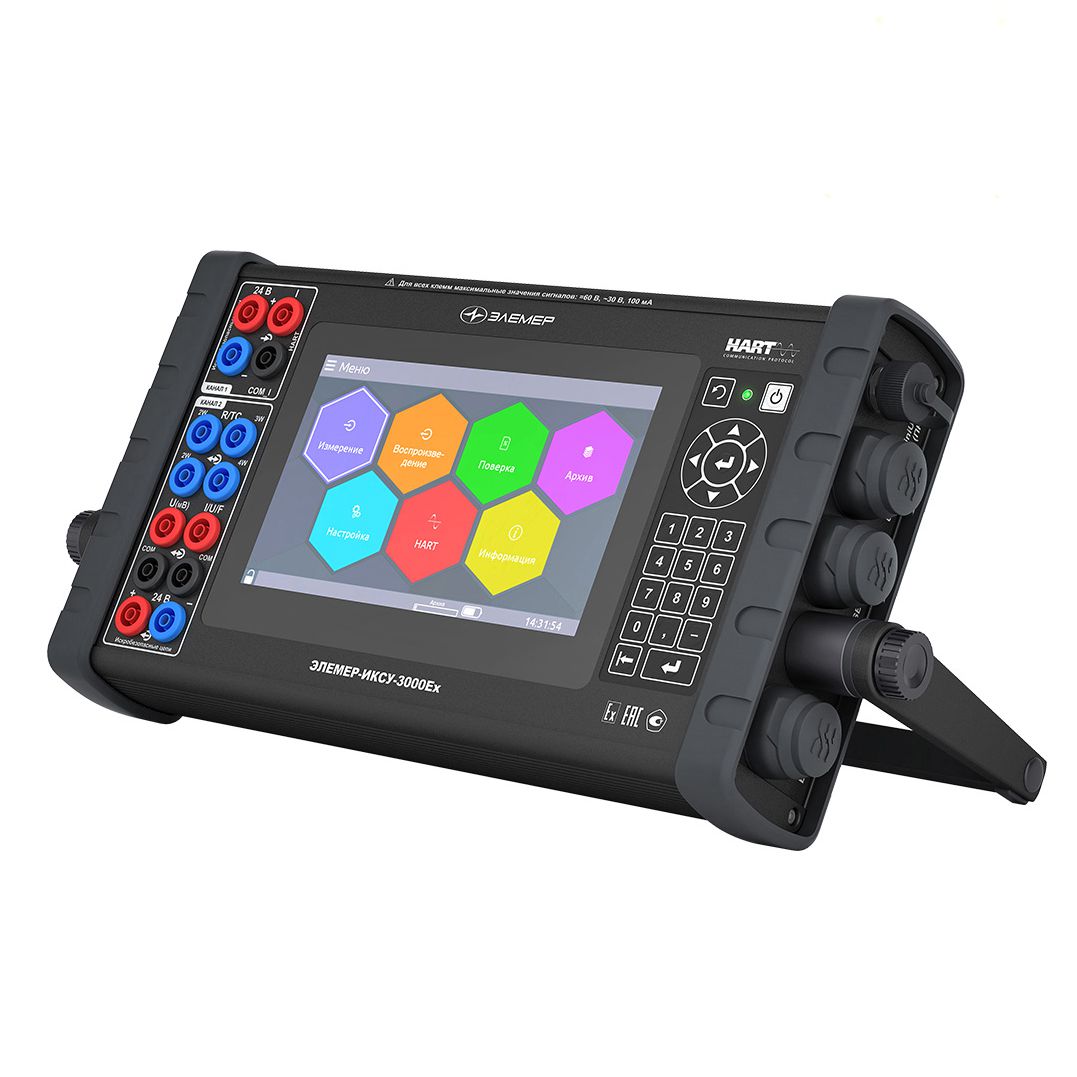

Калибраторы ИКСУ-3000 предназначены для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, частоты и количества импульсов, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов термометров цифровых эталонных (ТЦЭ), преобразователей давления эталонных (ПДЭ), приборов, использующих для обмена информацией HART-протокол, 1-Wire-протокол и стандарт NAMUR.
Калибраторы-измерители ИКСУ-3000 используются в качестве эталонных средств измерений при поверке рабочих средств измерений, а также в качестве высокоточных рабочих средств измерений при калибровке, поверке и настройке (градуировке) рабочих средств измерений как в лабораторных и промышленных условиях, так и в полевых условиях.
Калибраторы-измерители унифицированных сигналов эталонные ЭЛЕМЕР-ИКСУ-3000 предназначены для воспроизведения и измерения:
— Электрических сигналов силы постоянного тока;
— Электрических сигналов напряжения постоянного тока;
— Сопротивления постоянному току;
— Частоты;
— Количества импульсов;
— Сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009;
— Сигналов преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001;
— Унифицированных сигналов тока;
— Унифицированных сигналов напряжения;
— Унифицированных сигналов частоты;
— Унифицированных пневматических сигналов* (только с подключением ПДЭ);
— Сигналов приборов, поддерживающих HART-протокол*;
— Сигналов приборов, поддерживающих протокол 1-Wire*;
— Сигналов приборов, поддерживающих стандарт NAMUR;
— Сигналов преобразователей давления эталонных ПДЭ*;
— Сигналов термометра цифрового эталонного ТЦЭ-005/М3*.
* — только измерение.
Калибратор ЭЛЕМЕР-ИКСУ-3000 используются в качестве рабочего эталона для поверки (калибровки и градуировки):
— Термометров сопротивления (ТС);
— Термоэлектрических преобразователей (ТП, термопар);
— Измерительных преобразователей с аналоговым входом;
— Преобразователей с унифицированным входным и выходным сигналом силы или напряжения постоянного тока;
— Датчиков давления, электроконтактных манометров;
— Приборов, поддерживающих HART-протокол.
Калибратор ЭЛЕМЕР-ИКСУ-3000 соответствует требованиям, предъявляемым к рабочим эталонам:
1-го разряда единицы силы постоянного электрического тока по приложению А к приказу Росстандарта № 2091 от 01.10.2018 г.;
3-го разряда единицы постоянного напряжения по приказу Росстандарта № 1520 от 28.07.2023 г.;
4-го разряда единицы электрического сопротивления по приказу Росстандарта № 3456 от 30.12.2019 г.
Специальные возможности работы по HART-протоколу.
Калибратор-измеритель ЭЛЕМЕР-ИКСУ-3000 на прикладном уровне HART поддерживает универсальные команды, краткий список поддерживаемых операций по HART-протоколу:
— Считывание и запись параметров прибора;
— Мониторинг измерений, производимых прибором;
— Установка параметров и подстройка токового выхода прибора;
— Градуировка первичного преобразователя (сенсора) прибора.
Основные характеристики калибратора-измерителя ИКСУ-3000
2 канала измерения:
-1-й канал: постоянный ток; унифицированный токовый сигнал со свободной логикой настройки нормирующего преобразователя; HART; 1-Wire; Namur; встроенный стабилизатор напряжения для питания первичных преобразователей (=24 В);
-2-й канал: напряжение (мВ, В); сопротивление постоянному току; унифицированный сигнал со свободной логикой настройки нормирующего преобразователя; сигналы ТС (16 типов НСХ по ГОСТ 6651-2009 + МТШ-90 + функция КВД); сигналы ТП (13 типов НСХ по ГОСТ Р 8.585-2001 + ИСХ); частота; импульсы; встроенный стабилизатор напряжения для питания первичных преобразователей (=24 В);
— 1 канал воспроизведения (I, U (мВ, В), R, Hz, Imp, унифицированный сигнал, ТС, ТП);
— 1 канал для подключения преобразователей давления эталонных ПДЭ и термометров цифровых эталонных ТЦЭ;
— 2 канала тестирования реле;
— 1 канал для внешнего управления счётом импульсов;
— Функции HART-коммуникатора;
— Дополнительная функция HART-модема для работы со специализированным внешним ПО;
— Универсальные разъёмы «Banana» для подключения средств измерений;
— Сменный блок со встроенным компенсатором холодного спая для подключения термоэлектрических преобразователей. Блок имеет стандартный медный термопарный разъём;
Диапазоны измерения:
ток — –25…+25 мА, –100…+100 мА;
напряжение — –78…+78 мВ, –300…+300 мВ, 0…12 В, 0…60 В;
сопротивление — 0…500 Ом, 0…4000 Ом;
частота — 0,03…50 кГц;
импульсы — 0…9999999 имп.;
Диапазоны воспроизведения:
ток — 0…25 мА;
напряжение — –100…+1000 мВ, 0…12 В;
сопротивление — 0…500 Ом, 0…4000 Ом;
частота — 1…50 кГц;
импульсы — 0…9999999 имп.;
Пределы допускаемой основной абсолютной погрешности измерения:
ток — от ±0,2 мкА;
напряжение — от ±3 мкВ;
сопротивление — от ±0,003 Ом;
частоты — от ±3×10–7 Гц;
Пределы допускаемой основной абсолютной погрешности воспроизведения:
ток — от ±0,2 мкА;
напряжение — от ±3 мкВ;
сопротивление — от ±0,009 Ом;
частоты — от ±3×10–7 Гц;
— Запись результатов во внутреннюю память;
— Внешнее программное обеспечение с возможностью вывода протоколов поверки на печать;
— Питание от встроенных литиевых аккумуляторов или сетевого блока питания;
— Сенсорный 7-дюймовый ЖК-экран 800×480 точек с LED-подсветкой;
— Встроенная клавиатура прибора, дублирующая сенсорный экран;
— Возможность подключения беспроводной клавиатуры и мыши;
— Металлический корпус;
— 2 варианта исполнения: общепромышленное; взрывозащищенное, с видом взрывозащиты «искробезопасная электрическая цепь»;
— Межповерочный интервал: 2 года для ЭЛЕМЕР-ИКСУ-3000 с индексом заказа А; 3 года для ЭЛЕМЕР-ИКСУ-3000 с индексом заказа В;
— Гарантийный срок эксплуатации — 3 года (1 год для аккумуляторов).
