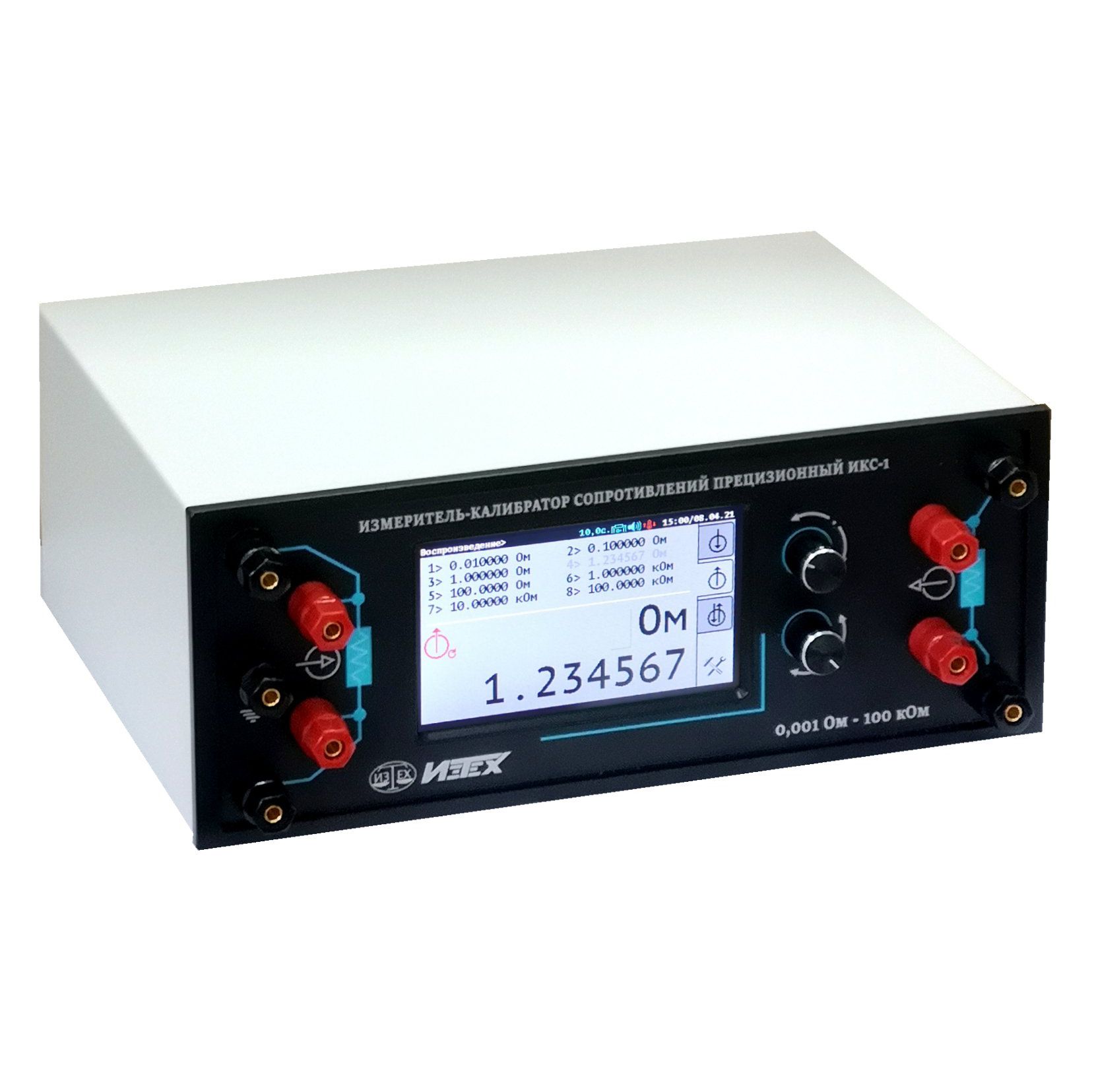

Измеритель-калибратор сопротивлений прецизионный ИКС-1 предназначен для высокоточного измерения и воспроизведения электрического сопротивления и сигналов термометров сопротивления (ТС).
Калибратор ИКС-1 обладает широким диапазоном измеряемых и воспроизводимых значений электрического сопротивления — от 0.001 Ом до 100 кОм и недостижимой для классических магазинов сопротивлений разрешающей способностью — 1 µОм. Встроенный термостат опор позволяет обойтись без дополнительного термостатирования ИКС-1.
Важной особенностью ИКС-1 является отсутствие каких-либо поправок к воспроизводимому значению. То есть воспроизводимое значение будет в точности соответствовать отображаемому на дисплее прибора числу.
При вставленной SD карте прибор автоматически сохраняет результаты измерений на нее в формате «csv» для возможности дальнейшей обработки.
Калибратор ИКС-1 имеет четыре вкладки с режимами работы: «Измерение», «Воспроизведение», «Измерение/Воспроизведение» и «Настройки».
Вкладка «Измерение» предназначена для реализации режима измерений электрического сопротивления или температуры. Для измерения температуры в качестве первичных преобразователей могут использоваться термопреобразователи сопротивления по ГОСТ 6651-2009. Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90.
Вкладка «Воспроизведение» предназначена для реализации режима воспроизведения электрического сопротивления (Ом/кОм) и эмуляции сигналов ТС в соответствии с НСХ по ГОСТ 6651-2009. При воспроизведении электрического сопротивления или эмуляции ТС по 2-х (3-х) проводной схеме соединения в приборе реализована возможность измерения сопротивления подводящих проводов с последующим его учетом.
Для каждого типа воспроизводимых величин (Ом/кОм или ТС) ИКС-1 запоминает по восемь значений, что позволяет быстро переключаться между ними.
Вкладка «Измерение/Воспроизведение» предназначена для одновременной реализации режима измерения и воспроизведения. Каналы измерения и воспроизведения — гальванически развязаны.
Вкладка «Настройки» предназначена для ввода индивидуальных статических характеристик (ИСХ) ТС, выбора режима работы, редактирования опор и других настроек прибора.
При измерении температуры прибор сначала измеряет сопротивление ТС, а затем по стандартным (НСХ) или индивидуальным (ИСХ) статическим характеристикам преобразования вычисляет температуру в градусах Цельсия. Индивидуальные статические характеристики ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен (КВД), полином девятой степени (T=C0+C1•R+C2•R2+.., где R – сопротивление ТС) и таблица (до 20 точек). При эмуляции ТС прибор переводит заданную температуру в соответствии с выбранной НСХ в «Омы», а затем воспроизводит рассчитанное значение электрического сопротивления.
Управляющая программа предназначена для программирования ИКС-1, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Управляющая программа ИКС-1 имеет четыре вкладки с режимами работы (по аналогии с самим прибором): «Измерение», «Воспроизведение», «Измерение/Воспроизведение» и «Настройки». При изменении вкладки, режима работы, настроек программа автоматически передает команду в прибор. После этого ИКС-1 переходит к работе с новыми настройками.
Требования к компьютеру: операционная система – MS Windows 10 или Linux (по дополнительному заказу), свободный последовательный порт USB.
Области применений:
— Прецизионные измерения температуры. В этом применении ИКС-1 используется в качестве эталонного цифрового термометра в комплекте с эталонным термопреобразователем сопротивления.
— Поверка и калибровка температурных каналов теплосчетчиков. В этом применении ИКС-1 используется в качестве многозначной меры электрического сопротивления (магазина сопротивлений) с возможностью воспроизведения электрического сопротивления в соответствии с НСХ ТС, используемых в теплосчетчике.
— Поверка и калибровка измерителей, регуляторов температуры и других вторичных приборов, входным сигналом которых является электрическое сопротивление.
Технические характеристики калибратора ИКС-1
| Диапазон изм./воспр. сопротивления, Ом |
0.001…100000 |
| Предел допускаемой относительной погрешности изм. /воспр. электрического сопротивления в зависимости от диапазона, %: |
| [0.001 Ом… 0.01 Ом) |
0.5 (4 разряд) |
| [0.01 Ом… 0.1 Ом) |
0.1 (4 разряд) |
| [0.1 Ом… 0.5 Ом) |
0.01 (4 разряд) |
| [0.5 Ом… 2.5 Ом) |
0.001 (3 разряд) |
| [2.5 Ом… 10 кОм) |
0.0004 (2 разряд) |
| [10 кОм… 100 кОм] |
0.001 (3 разряд) |
| Нестабильность воспроизведения электрического сопротивления за год в зависимости от диапазона, %: |
| [0.001 Ом… 0.01 Ом) |
0.5 (4 разряд) |
| [0.01 Ом… 0.1 Ом) |
0.1 (4 разряд) |
| [0.1 Ом… 0.5 Ом) |
0.01 (4 разряд) |
| [0.5 Ом… 2.5 Ом) |
0.002 (3 разряд) |
| [2.5 Ом… 10 кОм) |
0.0008 (2 разряд) |
| [10 кОм… 100 кОм] |
0.002 (3 разряд) |
| НСХ изм./эмул. сигналов ТС по ГОСТ 6651-2009 |
10М, 50М, 100М, 500М, 1000М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000, 10Н, 50Н, 100Н, 500Н, 1000Н |
| Диапазоны изм./эмул. сигналов ТС в температурном эквиваленте в зависимости от НСХ, °С: |
| 10М, 50М, 100М, 500М, 1000М |
-180…+200 |
| 10П, 50П, 100П, 500П, 1000П |
-200…+850 |
| Pt10, Pt50, Pt100, Pt500, Pt1000 |
-200…+850 |
| 10Н, 50Н, 100Н, 500Н, 1000Н |
-60…+180 |
| Пределы допускаемой абсолютной погрешности изм./эмул. сигналов ТС в зависимости от НСХ, °С: |
| 10М, 50М, 100М, 500М, 1000М |
±(0.001+4·10-6·t) |
| 10П, 50П, 100П, 500П, 1000П |
±(0.001+4·10-6·t) |
| Pt10, Pt50, Pt100, Pt500, Pt1000 |
±(0.001+4·10-6·t) |
| 10Н, 50Н, 100Н, 500Н, 1000Н |
±(0.001+3·10-6·t) |
t – измеряемая температура в °С.
| Пределы диапазонов измерений и пределы допускаемой абсолютной погрешности при измерении температуры эталонными термометрами сопротивления без учета погрешности самого ТС |
| Номинальное сопротивление ТС, Ом |
Диапазон измерений температуры, °С |
Опорный резистор, Ом |
Измерительный ток, мА |
Пределы допускаемой абсолютной погрешности, °С |
| 0.6 |
от -200 до +1085 |
10 |
10 |
±(0.003+4·10-6·t) |
| 1 |
от -200 до +1085 |
±(0.001+4·10-6·t) |
| 10 |
от -200 до +962 |
100 |
1 |
| 25 |
от -200 до +962 |
| 50 |
от -200 до +962 |
1 кОм |
| 100 |
от -200 до +962 |
t – измеряемая температура в °С.
|
Измерение |
Воспроизведение |
| Измерительный ток R или ТС, мА |
0.01;
0.1…12.7 с шагом 0.1 |
0.01…15 |
| Типы и количества ИСХ ТС |
4×МТШ-90, 2×КВД, 2׫Полином», 2׫Таблица» |
— |
| Опорные резисторы, Ом |
10, 100, 1000, 10000, 100000 |
| Время измерений одного канала, с |
2.5, 5, 10 |
| Условия эксплуатации |
| напряжение питающей сети, В |
220±22 |
| частота питающей сети, Гц |
50±1 |
| температура окружающей среды, °С |
+10…+30 |
| относительная влажность, % |
10…80 |
| атмосферное давление, кПа |
84…106.7 |
| Потребляемая от сети мощность, Вт |
15 |
| Размеры, мм |
265 X 110 X 200 |
| Масса, кг |
3 |
| Связь с компьютером |
гальванически развязанный USB |
Комплект поставки:
— измеритель-калибратор сопротивлений прецизионный ИКС-1 — 1 шт;
— кабель связи прибора с ПК через интерфейс USB — 1 шт;
— компакт-диск с программным обеспечением — по заказу;
— руководство по эксплуатации — 1 экз;
— чемодан — 1 шт.
