Стеклянные ротаметры серии LZB-DK100, LZB-DK800 используются для контроля и регулировки чрезвычайно малого расхода газов и жидкостей.
Ротаметры имеют точность — 2,5%, а также возможность работы при высоких температурах — до 120°С.

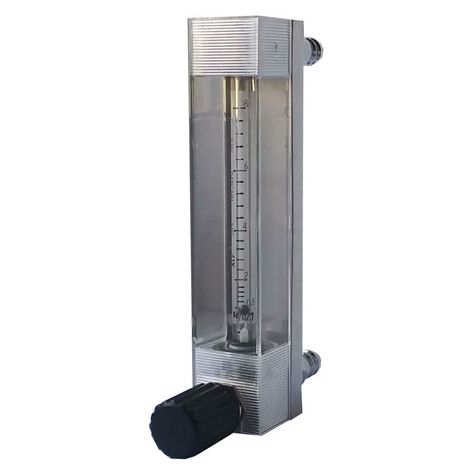

Ротаметры серии LZB-DK800 имеют подсоединение штуцер (ёлочка), а серии LZB-DK100 резьбовое.
Оригинальный дизайн ротаметра позволяет заменять ротаметрическую стеклянную трубку с поплавком не демонтируя прибор из системы.
Ротаметры могут быть подключены как к резиновой трубке, так и к металлической трубе.
Технические характеристики ротаметров LZB-DK800
| Модель |
DN (мм) |
Диапазон измерений, л/ч, вода |
Диапазон измерений, л/ч, воздух |
Точность, % |
Макс. рабочая температура, град.С |
Макс. рабочее давление, МПа |
D |
| LZB-DK800-4F |
4 |
0,25-2,5 |
0,5-5 |
2,5 |
-20° ~ +120°С |
< 1.0 Mpa |
Ф11,5 |
| 0,8-8 |
| 1,6-16 |
| 4-40 |
| 6-60 |
| LZB-DK800-6F |
6 |
0,5-5 |
10-100 |
| 1,2-12 |
25-250 |
| 2,5-25 |
50-500 |
| 4-40 |
80-800 |
| 6-60 |
100-1000 |
| 10-100 |
180-1800 |
| 16-160 |
240-2400 |
|
300-3000 |
| 350-3500 |
| 430-4300 |
Технические характеристики ротаметров LZB-DK100
| Модель |
LZB-DK100 |
| Среда |
жидкость |
воздух, Нл/мин |
Резьба |
| Диапазон измерения |
20-200 мл/мин |
|
(F)1/8”BSP |
|
0,3-3 |
(F)1/4”BSP |
| 30-300 мл/мин |
0,5-5 |
| 50-500 мл/мин |
1-10 |
| 0,1-1 л/мин |
2-20 |
| 0,15-1,5 л/мин |
3-30 |
| 0,2-2 л/мин |
5-50 |
| Точность, % |
2,5 |
| Макс. рабочая температура |
-20° ~ +120°С |
| Макс. рабочее давление |
< 0.8 МПа |
Геометрические размеры ротаметров серии LZB-DK100
| Размер |
Значение, мм |
| A |
115 |
| B |
140 |
| C |
115 |
| D |
175 |
| E |
160 |
| F |
145 |
Материалы исполнения ротаметров серии LZB-DK100
| игольчатый вентиль |
SS304 |
| поплавок |
SS304/агат |
| трубка |
боросиликатное стекло |
| корпус и задняя панель |
алюминиевый сплав |
| фитинги |
SS-304 |
| ограничитель |
SS-304 |
| защитный чехол |
полиакрил |
