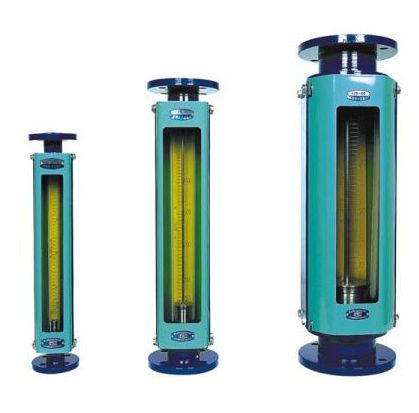

Стеклянные ротаметры в металлическом корпусе серии LZB, LZB-F, LZB-B используются для контроля расхода жидкостей или газов.
Ротаметры имеют повышенную точность — 1,5%, а также возможностью работы при высоких температурах — до 80°С.
Ротаметры имеют фланцевое подсоединение.
Ротаметры серии LZB — стандартного исполнения, детали, контактирующие со средой, выполнены из стали SS-304
Ротаметры серии LZB-F – коррозионно-стойкого исполнения, детали, контактирующие со средой выполнены из PTFE
Ротаметры серии LZB-B – коррозионно-стойкого исполнения, все металлические детали выполнены из SS-304
Для облегчения считывания показаний задний фон имеет жёлтый цвет.
Технические характеристики ротаметров LZB
| Модель |
LZB-15 |
LZB-25 |
LZB-40 |
LZB-50 |
LZB-80 |
LZB-100 |
LZB-100 |
| Номинальный диаметр (мм) |
15 |
25 |
40 |
50 |
80 |
100 |
100 |
| Диапазон измерений |
Жидкость (л/ч) |
*6-60 |
40-400 |
160-1600 |
*160-1600 |
1-10 м3/ч |
5-25 м3/ч |
*20-90 м3/ч |
| *8-80 |
60-600 |
*180-1800 |
400-4000 |
1,6-16 м3/ч |
*6-35 м3/ч |
*20-100 м3/ч |
| 16-160 |
100-1000 |
250-2500 |
600-6000 |
*2-20 м3/ч |
8-40 м3/ч |
*30-100 м3/ч |
| 25-250 |
*160-1600 |
*300-3000 |
*800-8000 |
*3-25 м3/ч |
*12-60 м3/ч |
*50-120 м3/ч |
| 40-400 |
|
*400-4000 |
*1-10 м3/ч |
*8-40 м3/ч |
*16-80 м3/ч |
|
|
|
*1-5 м3/ч |
*4-16 м3/ч |
|
|
|
|
|
*1,5-6 м3/ч |
|
|
|
|
Воздух (нм3/ч)
если иное не указанно в ячейке |
0,25-2,5 |
*0,8-8 |
4-40 |
*6-60 |
50-250 |
*60-200 |
*300-1500 |
| 0,4-4 |
1-10 |
*5-50 |
10-100 |
80-400 |
*80-400 |
*300-1600 |
| 0,6-6 |
1,6-16 |
6-60 |
16-160 |
*750-7500 л/мин |
*100-500 |
*400-2000 |
| *0,8-8 |
2,5-25 |
*7-70 |
*20-200 |
60-600 |
120-600 |
*500-2500 |
| *1-10 |
*3-30 |
*8-80 |
*30-300 |
|
200-1000 |
|
|
*4-40 |
*10-100 |
*50-250 |
|
|
|
|
|
|
*80-400 |
|
|
|
| Погрешность, % |
2,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
| Рабочая температура, град.С |
<80 |
| Рабочее давление (МПа) |
<0,6 |
<0,6 |
<0,6 |
<0,6 |
<0,4 |
<0,4 |
<0,4 |
Геометрические размеры ротаметров серии LZB
| Модель |
Размер (мм) |
| A |
B |
C |
D |
n-E |
| LZB-15 |
Ø95 |
Ø65 |
470±2.5 |
Ø15 |
4- Ø14 |
| LZB-25 |
Ø115 |
Ø85 |
470±2.5 |
Ø25 |
4- Ø14 |
| LZB-40 |
Ø145 |
Ø110 |
570±3 |
Ø40 |
4- Ø18 |
| LZB-50 |
Ø160 |
Ø125 |
570±3 |
Ø50 |
4- Ø18 |
| LZB-80 |
Ø185 |
Ø150 |
660±3.5 |
Ø80 |
4- Ø18 |
| LZB-100 |
Ø205 |
Ø170 |
660±3.5 |
Ø100 |
4- Ø18 |
стандарт фланцев — Китайский GB/T9119-2000
Материалы компонентов, используемые при производстве ротаметров серии LZB
Материалы компонентов серии LZB
- Корпус: железо А3, окрашенное
- Фланец: железо А3, окрашенное
- Трубка – боросиликатное стекло
- Поплавок, направляющая – ст. нерж. AISI-304 или PTFE
- Уплотнительное кольцо – резина
Материалы компонентов серии LZB-F
- Корпус: железо А3, окрашенное
- Фланец: железо А3, окрашенное
- Трубка – боросиликатное стекло
- Подсоединения, поплавок, направляющая — PTFE.
- Уплотнительное кольцо – PTFE
Материалы компонентов серии LZB-B
- Корпус: ст. нерж. AISI-304
- Фланец: ст. нерж. AISI-304
- Трубка – боросиликатное стекло
- Подсоединения, поплавок, направляющая — ст. нерж. AISI-304
- Уплотнительное кольцо – PTFE
