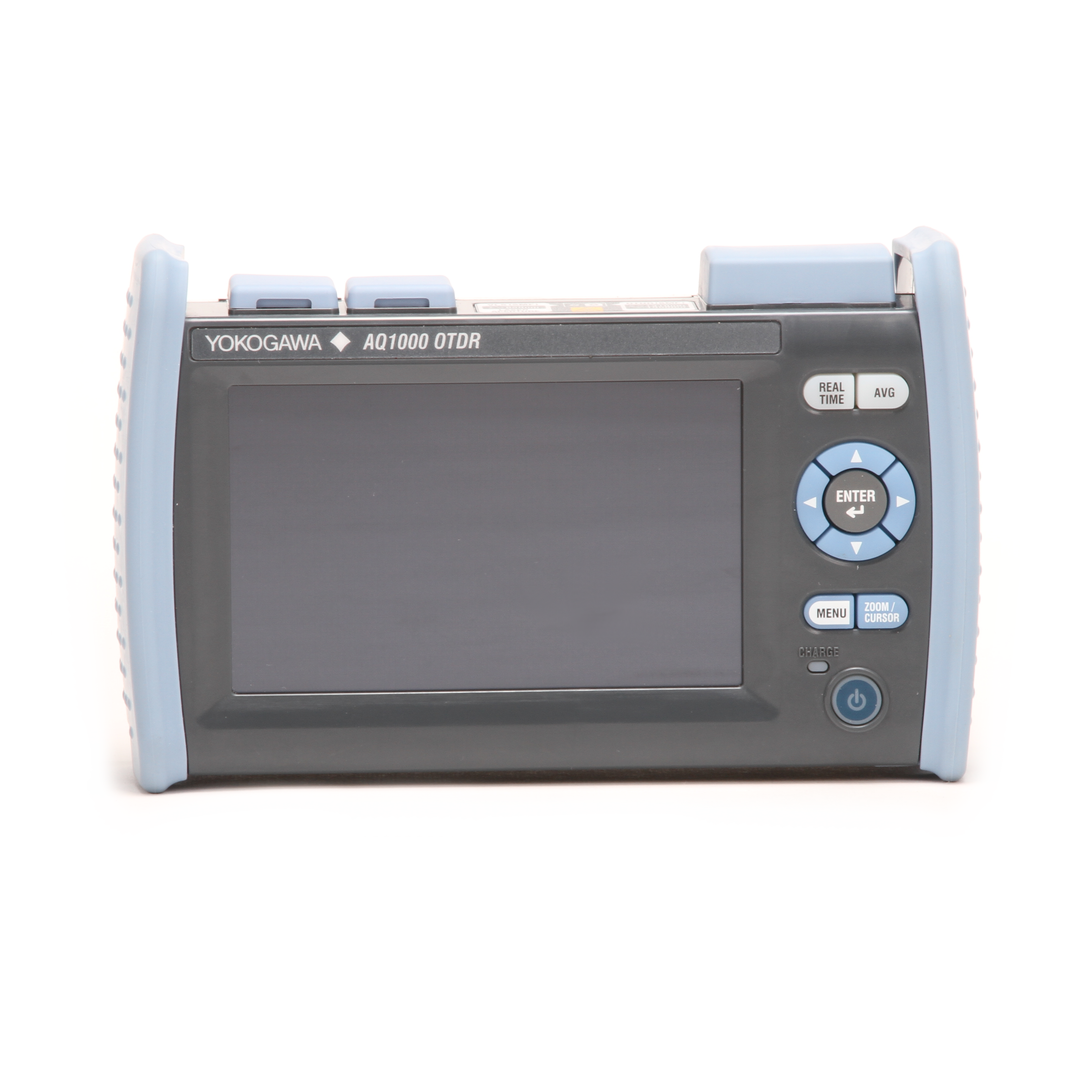

Yokogawa AQ1000 Рефлектометр оптический

Новый компактный рефлектометр Yokogawa AQ1000 — это оптимальный выбор для работы в сетях доступа по соотношению цена/качество.

Рефлектометр AQ1000 имеет минимальную цену среди ведущих мировых производителей такого оборудования.

Прибор является самым компактным и легким в линейке, а благодаря максимальной простоте меню может использоваться оператором с минимальными навыками.

Рефлектометр Yokogawa AQ1000 имеет режим «одна кнопка», при котором в полностью автоматическом режиме производится измерение, анализ полученных результатов, тест Годен/Не годен и сохранение результатов в память прибора.

По выбору пользователя результаты на экране могут быть представлены как в виде традиционной рефлектограммы и таблицы событий, так и в виде последовательной схемы иконок для наглядной интерпретации.

Несмотря на кажущуюся простоту, рефлектометр Yokogawa AQ1000 имеет высокое быстродействие, время загрузки менее 10 секунд после включения, цветной емкостной сенсорный экран 5 дюймов, производительную батарею с временем автономной работы не менее 10 часов.

В рефлектометре AQ1000 есть режим измерений в реальном времени, а также встроенные опции измерителя мощности и источника излучения. По желанию заказчика может быть добавлен источник видимого излучения (в настоящий момент такая версия недоступна).

На поставляемые рефлектометры Yokogawa AQ1000 по требованию покупателя может быть сделана первичная метрологическая поверка.

В настоящий момент все рефлектометры комплектуются кейсом «свободные руки». Предложение ограничено по времени и количеству приборов.

Особенности рефлектометра Yokogawa AQ1000

— Измеритель оптической мощности и источник излучения в стандартной комплектации

— Полноценный рефлектометр с экраном 5 дюймов

— Вес всего 660 грамм

— Сенсорный экран емкостного типа

— Полное тестирование нажатием одной кнопки

— Емкая батарея — 10 часов автономной работы

Базовая комплектация:

— Рефлектометр Yokogawa AQ1000

— Кейс мягкий для оборудования Yokogawa малый

— Батарея аккумуляторная Yokogawa 739884

— Адаптер сетевой

— Адаптер оптический Yokogawa 735482-FCC

— USB-шнур

— Ремешок для переноски

— Карта памяти USB Transcend JetFlash

— Руководство пользователя для AQ1000 (на русском языке)

— ПО для подготовки отчётов Yokogawa AQ7933 (стандартная версия)

— Руководство пользователя для AQ7933 (на русском языке)

Дополнительная комплектация:

— Адаптер оптический Yokogawa 735482-FCC

— Адаптер оптический Yokogawa 735482-SCC

— Батарея аккумуляторная Yokogawa 739884

— Кейс мягкий для оборудования Yokogawa малый

— Кейс рабочий для рефлектометра Yokogawa AQ1000

— ПО для подготовки отчётов Yokogawa AQ7933-SP01

Технические характеристики рефлектометра Yokogawa AQ1000

Модель рефлектометра		Yokogawa AQ1000
Характеристики измерительного модуля
Длины волн, нм		1310±20/1550±20
Применяемое волокно		SM (ITU-T G/652)
Диапазон расстояний, км		0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 256
Ширина импульса, нс		3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
Разрешение считывания		Минимум 5 см
Число точек в рефлектограмме		Максимум 256000
Точность измерения расстояния		±(1 м + измеряемое расстояние х 2 х 10¯⁵ ± 1 разрешение считывания)
Мертвая зона	по событию, м	≤0.75
	по затуханию, м	4/5
Динамический диапазон, дБ		32/30
Точность измерения потерь		±0.03 дБ/дБ
Точность измерения отражения		±2 дБ
Класс лазера		Class 1M
Общие характеристики
Экран		5 дюймов цветной TFT LCD WVGA (емкостной сенсорный экран) Разрешение 800 х 480 точек
Интерфейсы		USB 2.0 x 2 Type A x 1 Type micro B x 1
Размеры		185 х 116 х 56 мм
Вес		660 грамм
Условия окружающей среды	Температура	Эксплуатация: -10…+50ºC, 10…35ºC при зарядке, исключая зарядку с помощью USB-адаптера Хранение: -20…+60ºC
	Влажность	5…90% RH (без конденсации)
	Высота над уровнем моря	4000 м или меньше
Электропитание		Постоянное 5 В±10%, максимум 1,5 А
Аккумуляторная батарея	Тип	Литий-ион полимер
	Время работы	10 часов или больше (Telcordia GR-196-CORE Issue 2, сентябрь 2010)
	Время зарядки	5 часов (типичное)
Стандарт безопасности		EN61010-1
Лазерная безопасность		IEC/EN 60825-1:2007 GB7247/1-2012, FDA 21CFR1040.10 и 11
Электромагнитная совместимость	Излучение	EN61326-1 Class A EN55011 Class A Group1
	Помехоустойчивость	EN61326-1 Table 2
