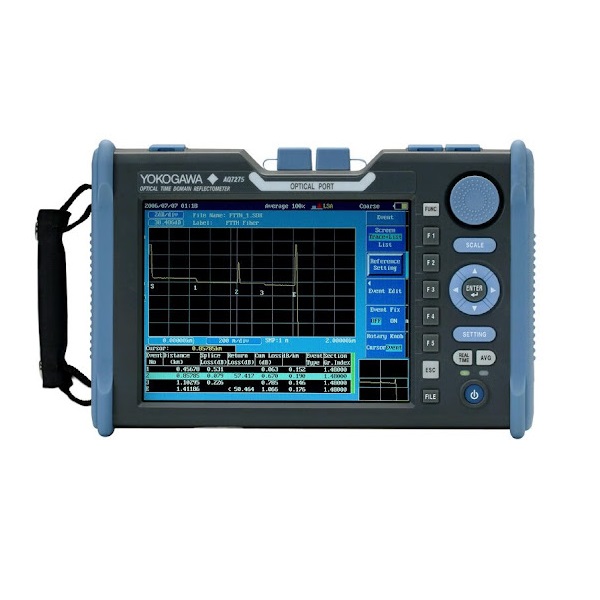

Оптический рефлектометр Yokogawa AQ7275 – это обновление линейки рефлектометров AQ7270. AQ7275 получил от предыдущей модели прочный корпус с защитой от пыли, влаги и механических воздействий.
Высокое качество сборки видно невооруженным глазом. В рефлектометре AQ7275 нет движущихся механизмов и вентиляционных отверстий, он не испытывает проблем с перегревом, поэтому может успешно использоваться в любых, даже в самых тяжелых условиях эксплуатации. Yokogawa AQ7275 имеет свое собственное программное обеспечение, которое исключает сбои и подвисание.
Широкая линейка рефлектометрических модулей и опций Yokogawa AQ7275 обеспечивает, большой диапазон потребностей в измерениях от сетей FTTh до магистральных линий связи и кабельных производств. В линейку входят 9 модулей для тестирования одномодовых и многомодовых волокон на длинах волн 850/1300/1310/1490/1550/1625/1650 нм.
Рефлектометр Yokogawa AQ7275 может быть укомплектован стабилизированным источником излучения, измерителем оптической мощности, источником видимого излучения, встраиваемой нормализующей катушкой и видеощупом для проверки разъемов.
Рефлектометр Yokogawa AQ7275 обеспечивает легкость в работе для оператора с любым опытом. Для начинающего пользователя подойдет полностью автоматический режим с оптимальным подбором условий измерения либо пошаговый режим настроек с инструкциями. Опытный пользователь может использовать детальный режим для настройки параметров измерений и системы.
Рефлектометр имеет множество функций для анализа результатов измерений. Одна из новых функций рефлектометра Yokogawa AQ7275 – измерения многоволоконного кабеля.
Особенности рефлектометра Yokogawa AQ7275
— Полноценный полевой рефлектометр
— Быстрый старт за 10 секунд
— Оптимизация для PON-измерений
— Выбор режима работы для пользователя любого уровня
— Уникальный режим измерений многоволоконного кабеля
Технические характеристики рефлектометра Yokogawa AQ7275
| Параметры горизонтальной оси |
Разрешение выборки |
5 см, 10 см, 20 см, 50 см, 1 м, 2 м, 4 м, 8 м, 16 м, 32 м |
| Разрешение считывания |
1 см (минимум) |
| Число точек в рефлектограмме |
До 50 тысяч |
| Групповой коэффициент преломления |
1.30000 … 1.79999 с шагом 0.00001 |
| Единицы измерения расстояния |
Км, кф или мили |
| Точность измерения расстояния |
Сумма трех ошибок:
Ошибка смещения ±1 м
Ошибка масштаба измеряемое расстояние х 2 х 10ˉ⁵
Ошибка выборки ±1 разрешение выборки |
| Параметры вертикальной оси |
Масштаб вертикальной оси |
0.2 дБ/дел, 0.5 дБ/дел, 1 дБ/дел, 2 дБ/дел, 5 дБ/дел, 7,5 дБ/дел |
| Разрешение считывания |
0.001 дБ (минимум) |
| Точность измерения потерь |
±0,05 дБ/дБ |
| Функции измерения рефлектометра |
Измерение расстояний |
Отображает до 8 символов при определении расстояния между двумя произвольными точками на трассе |
| Измерение потерь |
Отображает потери с шагом 0.001 дБ до 5 символов максимально
Отображает потери на единицу длины и потери на сварном соединении между двумя любыми точками на трассе |
| Измерение возвратных потерь |
Измеряет возвратные потери между двумя произвольными точками на трассе и общие возвратные потери на всей трассе |
| Табличные измерения |
Автоматически выполняет измерения и сохраняет результаты на USB карту памяти в соответствии с заданными диапазоном и интервалом времени |
| Функции анализа рефлектометра |
Анализ нескольких трасс одновременно
Двунаправленный анализ
Анализ разности двух трасс
Анализ участка рефлектограммы |
| Внутренняя память |
Объем памяти |
Более 1000 рефлектограмм. Можно хранить рефлектограммы и условия измерений |
| Дисплей |
Тип |
8.4 дюйма цветной ЖК TFT |
| Разрешение |
640 х 480 пикселей |
| Интерфейсы |
USB |
2 порта USB 1.1
Тип А: для внешней памяти
Тип Б: для подключения к компьютеру для удаленного контроля или для доступа к памяти рефлектометра |
| Форматы файлов |
Чтение: SOR, TRD, TRB, SET |
| Запись: SOR (Telcordia), SET, CSV, BMP, JPG, PNG |
| Общие параметры |
Условия эксплуатации |
Температура: 0 … 45°С (0 … 35°С при зарядке батареи)
Влажность 85% (без конденсации) |
| Температура хранения |
— 20 … 60°С |
| Аккумуляторная батарея |
Время работы 6 часов (18 часов с внешней батареей повышенной мощности)
Время зарядки 5 часов |
| Электропитание |
100 … 240 В, 50/60 Гц |
| Потребление энергии |
Максимум 70 Вт (при зарядке батареи и печати на принтере) |
| Размеры |
287х197х85 мм |
| Вес |
2.8 кг |
| Стандарты лазерной безопасности |
Класс 1M
21CFR1040.10 |
| Стандарт безопасности |
EN61010-1 |
| Стандарты выбросов |
EN61326-1 Класс A
EN55011 Класс A Группа 1 |
| Стандарт защищенности |
EN61326-1 Таблица 2 |
| Модель Yokogawa AQ7275 |
735031 |
735032 |
735033 |
735034 |
735035 |
| Длины волн |
1650 ± 5 нм
1650 ± 10 нм |
1310/1550 ± 25 нм |
1310/1550 ± 25 нм |
1310/1550 ± 25 нм |
1310/1490/1550 ± 25 нм |
| Применяемое волокно |
SM (ITU-T G.652) |
| Диапазон расстояний |
500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 50 км, 100 км, 200 км, 300 км, 400 км |
| Ширина импульса |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мс, 2 мс, 5 мс, 10 мс, 20 мс |
| Динамический диапазон |
30 дБ |
34/32 дБ |
40/38 дБ |
45/43 дБ |
34/30/32 дБ |
| Мертвая зона по событию |
0.8 м |
| Мертвая зона по затуханию |
12 м |
7/8 м |
7/8 м |
7/8 м |
7/8/8 м |
| Модель Yokogawa AQ7275 |
735036 |
735037 |
735038 |
735041 |
| Длины волн |
1310/1550 ± 25 нм
1625 ± 25 нм |
1310/1550 ± 25 нм
1650 ± 5 нм
1650 ± 10 нм |
1310/1550/1625 ± 25 нм |
1310/1550 ± 25 нм |
850/1300 ± 30 нм |
| Применяемое волокно |
SM (ITU-T G.652) |
GI (62.5/125 мкм, 50/125 мкм) |
| Диапазон расстояний |
500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 50 км, 100 км, 200 км, 300 км, 400 км |
500 м, 1 км, 2 км, 5 км,
10 км, 20 км, 50 км, 100 км |
| Ширина импульса |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мс, 2 мс, 5 мс, 10 мс, 20 мс |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс,
200 нс, 500 нс, 1 мс, 2 мс, 5 мс |
| Динамический диапазон |
40/38/33 дБ |
40/38/30 дБ |
40/38/36 дБ |
40/38 дБ |
21.5/23 дБ (50/125 мкм)
22.5/24 дБ (62.5/125 мкм) |
| Мертвая зона по событию |
0.8 м |
1 м |
| Мертвая зона по затуханию |
7/8/12 м |
7/8/12 м |
7/8/12 м |
7/8 м |
6/10 м |
| Стабилизированный источник излучения (SLS) |
Модели |
Все, кроме 735041 MM |
| Оптический разъем |
Используется порт рефлектометра |
| Длина волны |
Длины волн рефлектометра |
| Уровень выходной мощности |
-5 дБм или больше |
| Стабильность уровня |
± 0.1 дБ (± 0.15 дБ для 1650 нм) |
| Частота модуляции |
Постоянный (CW), 270 Гц |
| Источник видимого излучения (VLS) |
Модели |
Все, кроме 735036, 735037, 735041 |
| Оптический разъем |
Универсальный 2.5 мм |
| Длина волны |
650 ± 20 нм |
| Уровень выходной мощности |
— 3 дБм или больше |
| Частота модуляции |
2 Гц |
| Стандарт лазерной безопасности |
Класс 3R |
| Измеритель мощности (PM) |
Модели |
Все, кроме 735031, 735041 MM |
| Оптический разъем |
Используется порт рефлектометра |
| Измеряемые длины волн |
1310, 1490, 1550, 1625, 1650 нм |
| Измеряемый диапазон |
-50 … -5 дБм |
| Точность измерений |
± 0.5 дБ |
| Измерения PON (PN) |
Модели |
735031, 735033, 735036, 735038 |
| Динамический диапазон |
25/25/23/19 дБ (1310/1550/1625/1650 нм) |
| Ширина импульса |
50 нс, 100 нс, 200 нс, 500 нс, 1 мкс |
| Повышенный динамический диапазон (DR) |
Модель |
735032 |
| Динамический диапазон |
36 дБ (1310 нм)/34 дБ (1550 нм) |
| Принтер/LAN (PL) |
Метод печати |
Термопечать |
| Плотность |
576 точек на линию |
| Ширина бумаги |
80 мм |
| Условия эксплуатации |
Температура: 0 … 40˚C
Влажность: 10 … 80% (без конденсации) |
| Температура хранения |
— 20 … + 60˚C |
| Функция LAN |
10BASE-T/100BASE-TX (RJ-45) |
| Нормализующая катушка (DF) |
Модели |
Все, кроме 735041 |
| Тип волокна |
SM (ITU-T G.652) |
| Длина волокна |
100 м |
