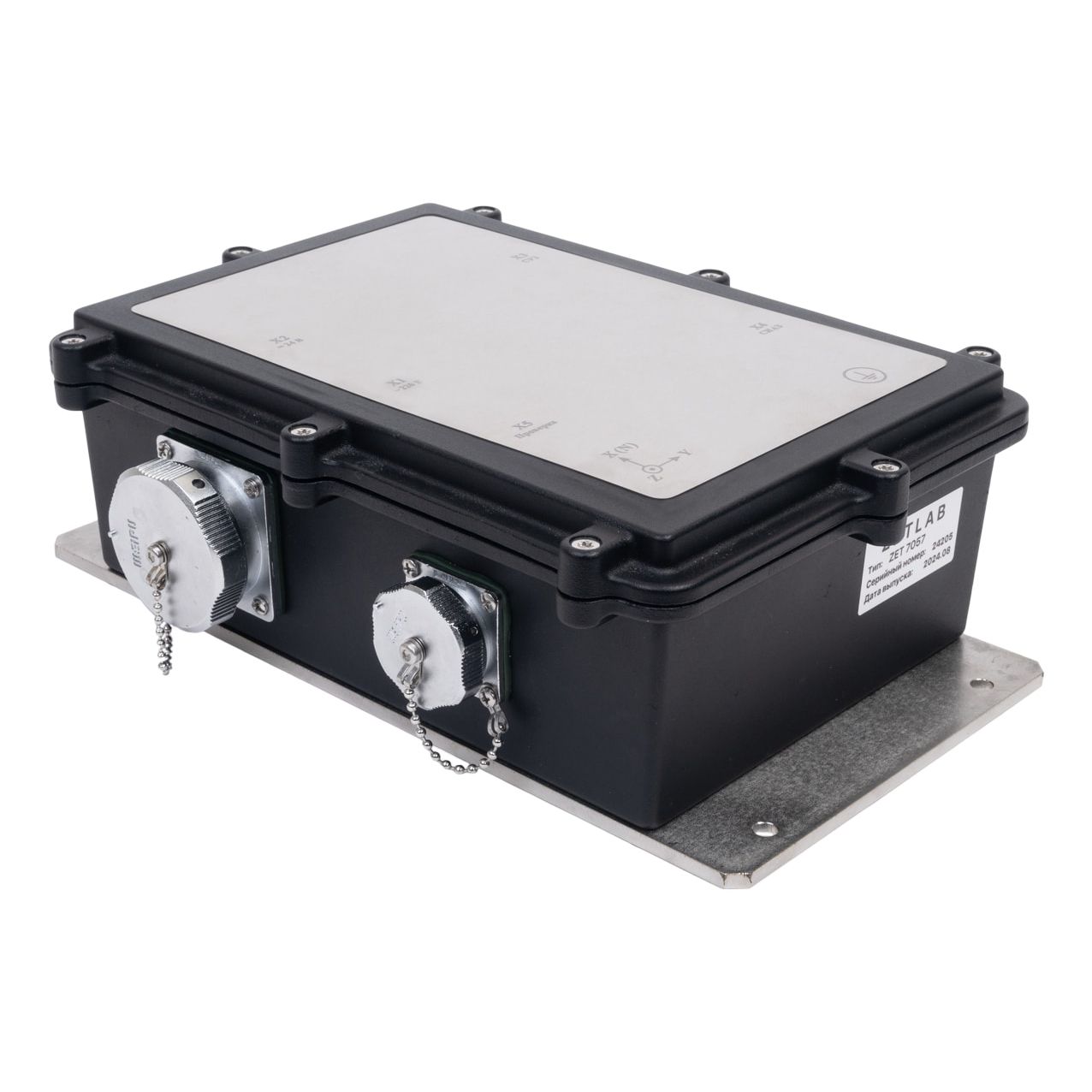

Устройство регистрации сейсмичности ZET 7057 предназначено для точных измерений низкочастотных виброускорений и регистрации сейсмических событий.
Обеспечивает оперативное формирование сигналов о превышении установленных уровней сейсмической активности и передачу данных в системы контроля и управления.
ZET 7057 применяется на промышленных, энергетических, транспортных и гражданских объектах, где требуется надёжный контроль сейсмической обстановки и автоматическое реагирование на опасные воздействия.
— Трёхосевая регистрация вибрации — одновременное измерение ускорений по осям X, Y, Z с высокой точностью.
— Вычисление результирующего вектора — интегральная оценка сейсмического воздействия на объект.
— Передача аналоговых сигналов 4–20 мА — для интеграции с промышленными системами мониторинга.
— Два независимых уровня порогов:
П1 — сейсмическое воздействие (6 баллов MSK-64);
П2 — предупреждение (3 балла MSK-64).
— Дублированные дискретные выходы «сухой контакт» — повышенная надёжность передачи критических сигналов.
— Дублированное питание — возможность подключения двух независимых источников питания, что обеспечивает работу устройства даже при отказе одного из них.
— Автономная работа — не требуется подключение к локальной сети предприятия.
— Периодический автоматический самоконтроль — сигнал формируется замыканием реле на 0,1…0,8 с, что обеспечивает постоянный контроль исправности датчика.
Характеристики устройства контроля сейсмичности ZET 7057
| Метрологические характеристики |
| Диапазон рабочих частот |
от 0,1 до 32 Гц |
| Диапазон измерений виброускорения на базовой частоте |
от 0,01 до 5,6 м/c2 |
| Пределы допускаемой нелинейности функции преобразования каналов Ap(X), Ap(Y), Ap(Z) |
±0,5 % |
| Пределы допускаемой приведенной погрешности преобразования каналов Ap(X), Ap(Y), Ap(Z) на базовой частоте |
±1 % |
| Пределы допускаемого отклонения АЧХ в диапазоне рабочих частот для каналов Ap(X), Ap(Y), Ap(Z) |
±5 % |
| Скорость затухания АЧХ на частоте, выходящей за границы диапазона рабочих частот, для каналов Ap(X), Ap(Y), Ap(Z) |
не менее 8 дБ/окт |
| Пределы допускаемой основной приведенной погрешности преобразования канала АО |
±2 % |
| Пределы допускаемого отклонения АЧХ в диапазоне рабочих частот для канала AO |
±10 % |
| Диапазон значений виброускорения, в пределах которого нормируются пороги срабатывания |
от 0,05 до 2 м/c2 |
Пределы допускаемой основной приведенной к поддиапазону измерений погрешности срабатывания порога:
— в поддиапазоне от 0,1 до 2 м/с2
— в поддиапазоне от 0,05 до 0,1 м/с2 |
±1,5 %
±5 % |
Пределы допускаемой дополнительной приведенной к поддиапазону измерений погрешности преобразования каналов Ap(X), Ap(Y), Ap(Z), АО, срабатывания порогов, вызванной отклонением температуры окружающей среды от нормальных условий измерений:
— для установленных порогов в поддиапазоне от 0,1 до 2 м/с2, каналов Ap(X), Ap(Y), Ap(Z), АО
— для установленных порогов в поддиапазоне от 0,05 до 0,1 м/с2 |
±0,05 %
±0,1 % |
| Технические характеристики |
| Диапазон установки коэффициента преобразования каналов Ap(X), Ap(Y), Ap(Z) |
от 1 до 100 мА/(м·с-2) |
| Диапазон установки коэффициента преобразования канала АО |
от 1 до 200 мА/(м·с-2) |
| Диапазон значений виброускорения, в пределах которого могут устанавливаться пороги срабатывания |
от 0,02 до 4,80 м/с2 |
| Эксплуатационные характеристики |
| Габариты |
280×200×90 мм |
| Масса |
3 кг |
Диапазон напряжения питания:
— от сети постоянного тока
— от сети переменного тока |
от 9 до 27 В
от 187 до 242 В |
| Условия эксплуатации |
от -10 до +60 °С |
Принцип работы устройства контроля сейсмичности ZET 7057
В основе работы ZET 7057 лежит трёхкомпонентный чувствительный элемент, фиксирующий виброускорения в трёх взаимно ортогональных направлениях (X, Y, Z). Алгоритм работы включает:
- Измерение проекций ускорения по каждой из осей.
- Расчёт результирующего вектора ускорений в реальном времени.
- Сравнение с пороговыми значениями — П1 («Сейсмическое воздействие», эквивалент 6 баллам MSK–64) и П2 («Предупреждение», эквивалент 3 балла MSK–64).
- Формирование сигналов оповещения:
— Аналоговые сигналы 4–20 мА — передают текущие значения ускорений и их проекций в измерительные системы.
— Дублированные дискретные сигналы «сухой контакт» — для включения аварийных протоколов, автоматической остановки оборудования или оповещения персонала.
Преимущества использования ZET 7057
Высокая точность измерений при низких частотах — уверенное обнаружение даже слабых сейсмических колебаний.
Надёжность в критических условиях — дублирование каналов исключает потерю аварийного сигнала.
Простая интеграция — совместимость с широким спектром промышленных контроллеров, систем АСУ ТП и аварийной защиты.
Автономность и энергоэффективность — не требует сложной инфраструктуры для работы.
Соответствие требованиям безопасности — подходит для объектов повышенной ответственности, включая АЭС, химические производства и стратегические объекты.
Правила монтажа и требования к размещению устройства контроля сейсмичности ZET 7057
Устройство контроля сейсмичности ZET 7057 оснащено монтажной пластиной, которая крепится к дну устройства винтами М5х12.
Монтажная пластина с устройством крепится на контролируемый элемент сооружения при помощи болтового или анкерного крепления с монтажной резьбой М6 (момент затяжки резьбового соединения М6 в пределах 3…4 Н/м).
Для обеспечения максимальной точности и защиты от ложных срабатываний при установке ZET 7057 необходимо соблюдать следующие условия:
— Предусмотреть отдельное укрытие с жёстким фундаментом, обеспечивающим стабильную опору и защиту датчика от непреднамеренных вибрационных нагрузок (транспорт, технологическое оборудование и др.). В местах установки устройств не допускается наличие вибрации несейсмического происхождения с амплитудой ускорения более 0,005 м/с2 с частотами менее 120 Гц.
— Укрытие рекомендуется располагать в непосредственной близости от операторской, чтобы минимизировать длину кабельных трасс и облегчить доступ к оборудованию.
— Обеспечить возможность вывода бронированных кабелей от датчика к приёмо-регистрирующей аппаратуре и в пункт отключения оборудования, который будет реагировать на срабатывание дискретных сигналов («сухой контакт»).
— Размещение и ориентация датчика должны соответствовать технической документации, с обязательным жёстким креплением к основанию без демпфирующих прокладок.
Базовая комплектация устройства контроля сейсмичности ZET 7057
— устройство регистрации сейсмичности ZET 7057
— монтажная пластина с комплектом монтажных частей
— комплект ответных разъёмов
— электронный носитель с программным обеспечением ZETKEY
— комплект эксплуатационной документации
