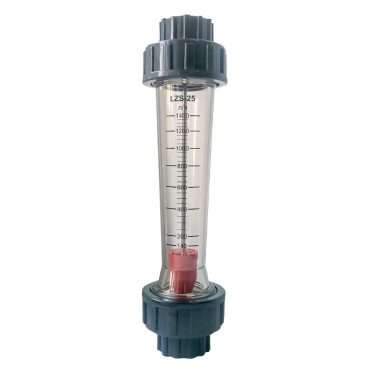

Ротаметры LZS

LZS Ротаметры

Ротаметры LZS предназначены для контроля расхода воды илиагрессивных жидкостей (жидких сред)(кислот, щелочей, гипохлорита натрия и т.д.) в широком диапазоне измерения расхода при температуре среды до +60°С и относятся к группе поплавковых расходомеров постоянного перепада давления с местными показаниями.

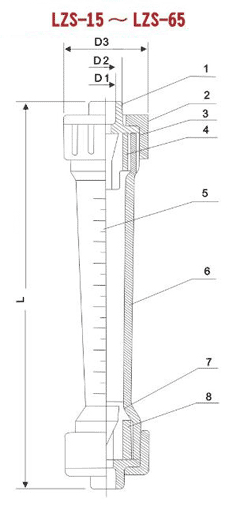

Геометрические размеры ротаметров LZS

Модель Размеры (мм)
Длинная трубка «C» Короткая трубка «D»
L D1 D2 D3 L D1 D2 D3
LZS-15 280 20 26 45 202 20 26 45
LZS-25 380 32 39 68 226 32 39 60
LZS-32 288 40 49,5 74
LZS-40 430 50 63 88
LZS-50 430 63 73 98 341 63 73 98
LZS-65 430 75 88 122

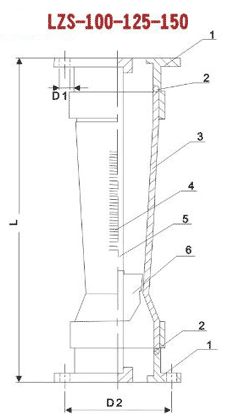

LZS-100 550 17 175 510 18 180
LZS-125 550 17 205 510 18 210
LZS-150 560 21 240 510 22 240

Модель L D Клеевое
соединение		 Наружная
резьба		 Внутренняя
резьба		 Сварка PPR
L1 B1 B2 L2 M L3 E L1 D B1
LZS-15E 173 51 223 20 26 — — 219 G1/2” 220 45 24
LZS-25E 172 59 232 32 39 — — 227 G3/4” 221 51 31
LZS-32E 225 74 290 40 49 320 G1” 285 G1” 280 74 39
LZS-50E 290 98 375 63 73 376 G2” — — — —
LZS-65E 325 124 420 75 87 — — — — — — —



Модель Размеры (мм)
L D1 D2 D3
LZS-15EC 280 20 26 45
LZS-25EC 380 32 39 68

Модель фланец (мм)
стандарт фланца — Китай
GB/T9119-2000 10kg
L4 D1 D2 D3

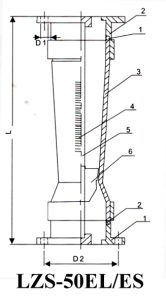

LZS-50ES 434 18 125 165

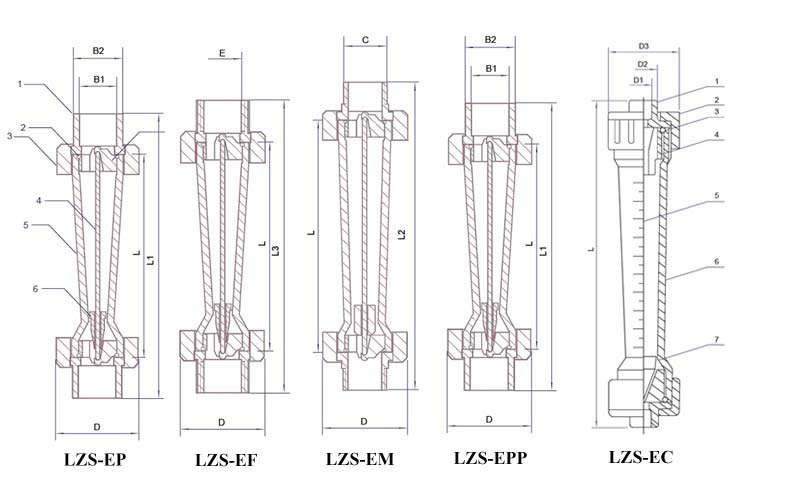

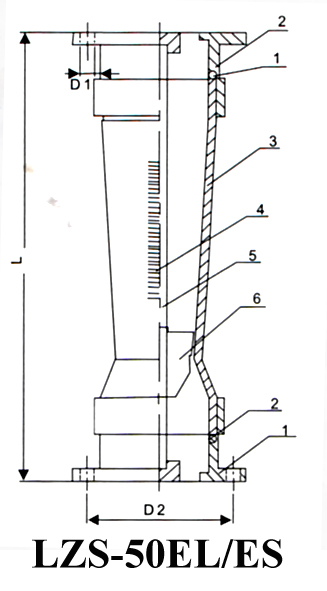

Устройство ротаметров LZS-EP Устройство ротаметров LZS-EC Устройство ротаметров LZS-50ES
1 Фитинг
2 Уплотнительное кольцо
3 Гайка накидная
4 Направляющий стержень
5 Корпус
6 Поплавок
7 Ограничитель		 1 Фитинг
2 Гайка накидная
3 Уплотнительное кольцо
4 Ограничитель
5 Шкала
6 Корпус
7 Поплавок		 1 Фланец
2 Уплотнительное кольцо
3 Корпус
4 Шакала
5 Направляющий стержень
6 Поплавок
