Ротаметры: простой и наглядный контроль расхода жидкостей и газов
Ротаметры—это локальные приборы для визуального контроля объёмного расхода жидкостей и газов. Они отличаются простотой конструкции, наглядностью показаний и надёжностью в типовых технологических условиях.
В нашей компании представлен широкий выбор ротаметров под разные задачи: поможем подобрать модель с нужным диапазоном, материалом проточной части, типом присоединения и опциями (например, сигнализацией или аналоговым выходом).
Принцип работы ротаметров
Ротаметр состоит из вертикальной конической трубки и поплавка внутри неё. Поток среды снизу поднимает поплавок, а сила тяжести тянет его вниз. При установившемся расходе эти силы уравновешиваются, и поплавок занимает определённое положение—оно и соответствует текущему расходу.

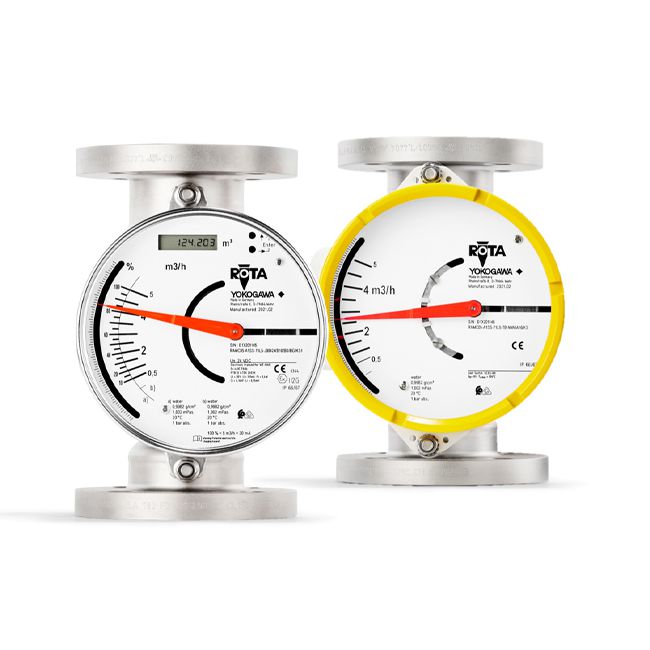

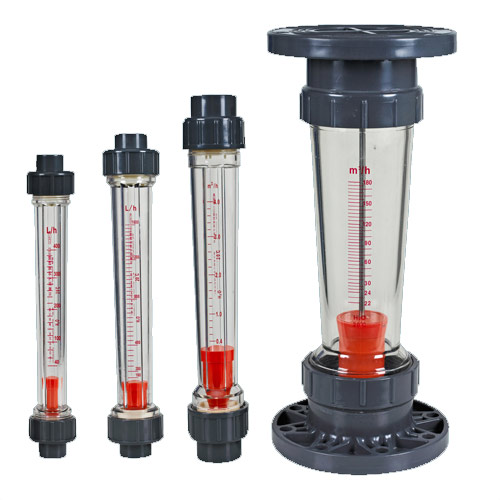

Положение поплавка считывается по шкале, нанесённой на трубку либо на корпус прибора. В стеклянных ротаметрах шкала видна непосредственно на трубке, в металлических—через смотровое окно.
Ключевые особенности принципа:
Наглядность. Оператор сразу видит текущее значение расхода—не нужны дополнительные контроллеры и экраны.
Простота и отсутствие внешнего питания. В базовой версии ротаметр полностью пассивен: работает за счёт энергии потока и силы тяжести.
Линейная шкала в рабочем диапазоне. Для многих задач этого достаточно, чтобы быстро оценить, находится ли расход в норме.
Возможность оснащения дополнительными опциями. Есть версии с концевыми выключателями (для сигнализации выхода за пределы диапазона) и с аналоговым выходом 4–20мА (для интеграции в АСУТП).
Важно: ротаметры чувствительны к ориентации (должны стоять строго вертикально), чистоте среды (крупные частицы могут заклинить поплавок) и стабильности потока. Также точность зависит от плотности и вязкости среды—для точных расчётов при изменении свойств среды используют пересчётные таблицы или применяют дополнительные датчики температуры и давления.
Где применяются ротаметры: отрасли и задачи
| Отрасль / объект |
Задачи контроля расхода |
Подходящие типы ротаметров |
| Химическая и нефтехимическая промышленность |
Контроль подачи реагентов, газов, растворителей, технологических жидкостей |
Стеклянные для прозрачных чистых сред; металлические для агрессивных/высоких давлений; с футеровкой PTFE для кислот и щелочей |
| Газовые системы, лаборатории, аналитическое оборудование |
Дозирование и контроль потоков азота, аргона, водорода, воздуха |
Компактные стеклянные и металлические ротаметры, часто с малой пропускной способностью и точной градуировкой |
| Водоподготовка и водоочистка |
Контроль расхода промывных вод, подачи коагулянтов, флокулянтов, гипохлорита |
Модели с коррозионностойкими материалами, устойчивые к слабоагрессивным растворам |
| Пищевая и фармацевтическая промышленность |
Подача воды, пара, инертных газов, контроль потоков на линиях розлива и мойки |
Санитарные исполнения с полированной проточной частью, гигиеническими присоединениями (Clamp и др.) |
| Компрессорные и пневматические системы |
Контроль расхода сжатого воздуха, продувки, вентиляции |
Металлические ротаметры с учётом давления и пульсаций, версии с сигнализацией |
| Теплоэнергетика, котельные, ТЭЦ |
Контроль подпитки, продувки котлов, подачи топлива и реагентов |
Металлические исполнения, рассчитанные на давление и температуру, иногда с аналоговым выходом |
Примеры применения ротаметров в промышленности
Химический цех: подача реагента в реактор. На линии подачи раствора щёлочи установлен ротаметр в корпусе с футеровкой из PTFE и стеклянной конической трубкой. Оператор визуально контролирует расход и сразу замечает отклонения. При выходе за пределы диапазона срабатывает концевой выключатель и подаётся сигнал в систему ПАЗ.
Газовая лаборатория: дозирование азота для продувки. Компактный стеклянный ротаметр с точной шкалой используется для подачи азота на продувку аналитической ячейки. Малый диапазон и чёткая шкала позволяют точно выдерживать заданный расход, критичный для стабильности анализа.
Станция водоподготовки: контроль подачи коагулянта. Ротаметр на линии дозирования коагулянта помогает оператору поддерживать стабильный расход. Это важно для качества очистки и предотвращения перерасхода реагента. Прибор подобран с учётом химической стойкости к раствору.
Пневмолиния цеха: контроль расхода сжатого воздуха. На магистрали установлен металлический ротаметр с аналоговым выходом 4–20мА: он даёт визуальный контроль и одновременно передаёт данные в систему диспетчеризации для учёта энергоресурсов.
Пищевое производство: подача пара на стерилизацию тары. Санитарный ротаметр с полированной проточной частью и присоединением Clamp контролирует подачу пара. Наглядность показаний позволяет быстро реагировать на изменения режима, а материалы соответствуют санитарным требованиям.
Почему стоит покупать ротаметры в компании «Промприбор»:
Профессиональный подбор под среду и условия. Наши инженеры помогут выбрать тип ротаметра (стеклянный/металлический), материал проточной части (нержавеющая сталь, PTFE, стекло и др.), диапазон расхода, присоединение и опции (сигнализатор, аналоговый выход). Учтём давление, температуру, агрессивность среды и требования к точности.
Широкий ассортимент решений. В каталоге—ротаметры для газов и жидкостей, общепромышленные и специальные исполнения, модели для малых и больших расходов, в том числе санитарные и взрывозащищённые версии.
Метрологическая надёжность. Приборы поставляются с паспортами, градуировочными таблицами, при необходимости—с свидетельствами и протоколами поверки. Для градуировки под конкретную среду возможна индивидуальная настройка.
Поддержка на всех этапах. Консультируем по выбору, помогаем с проектированием узлов контроля, даём рекомендации по монтажу (обязательно вертикальное положение), настройке и эксплуатации.
Сервис и гарантия. Предоставляем гарантийное и послегарантийное обслуживание, техническую поддержку, консультации по устранению неисправностей и замене расходных элементов.
Гибкие условия сотрудничества. Работаем с юридическими лицами, предлагаем удобные схемы оплаты и поставки, учитываем бюджетные ограничения и срочность проекта.
Если вы не уверены, какой ротаметр лучше подойдёт для вашей задачи, свяжитесь с нашими специалистами: мы подберём решение, которое обеспечит наглядный и надёжный контроль расхода с учётом всех технологических требований.
