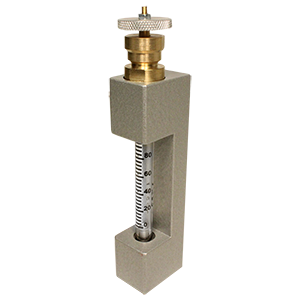

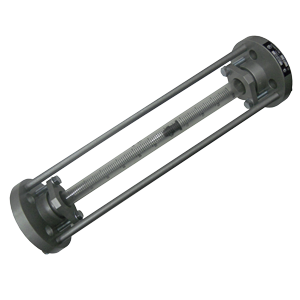

Ротаметры с местными показаниями
Ротаметры это разновидность приборов для измерения расхода жидких и газообразных веществ, сконструированная для установки на вертикальном участке трубопровода с потоком, идущим снизу вверх.
Ротаметр представляет собой коническую трубку, с более широким сечением вверху, внутри которой находится подвижный поплавок-индикатор. При прохождении через трубку снизу вверх измеряемый поток вещества поднимает поплавок. Поплавок останавливается в момент, когда сила тяжести становится равной подъёмной силе потока.
Таким образом, имеется соответствие между положением поплавка и расходом вещества.
К достоинствам ротаметров относятся:
— простота конструкции;
— возможность измерения в трубопроводах малых диаметров небольших расходов жидкостей и газов;
— малая потеря давления;
— высокая точность;
— равномерность шкалы.
Установка ротаметров возможна только на вертикальном участке трубопровода, что является недостатком этих приборов.
